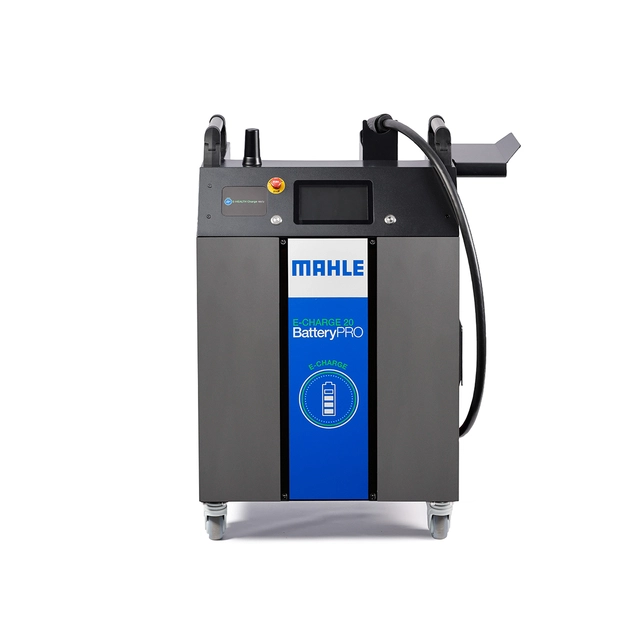

Mobil DC-lader som inngår i E-HEALTH Charge-løsningen for kontroll av batterihelsen (SoH) i elbiler. Sammen med E-HEALTH Charge-appen og VCI-data fra bilens OBD-port kan løsningen vurdere høyvoltbatteriets gjenværende kapasitet under lading på omtrent 15 minutter. Data analyseres med Volytica Diagnostics.
App og diagnoseutstyr er nødvendige for batteritesten. Enheten kan også brukes kun som DC-lader uten noe ekstra utstyr.
Krever 400V.
Egenskaper
- Batteridiagnose på omtrent 15 minutter med komplett E-HEALTH-løsning

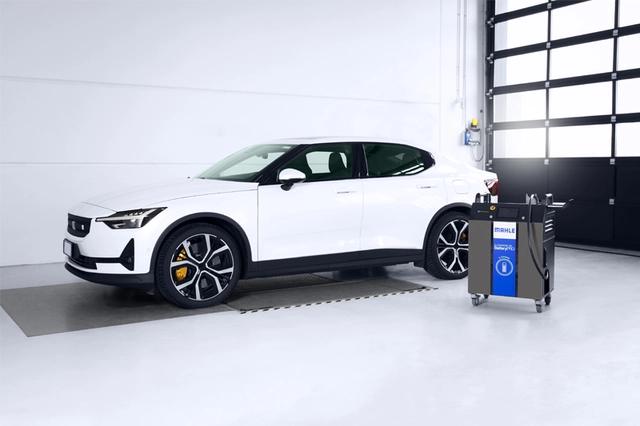

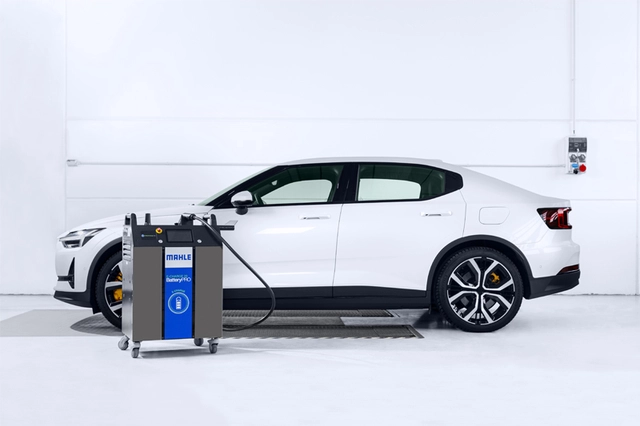

- Bilen står stille under testen i forutsigbart miljø
- Merkeuavhengig diagnostikk innenfor gjeldende kjøretøydekning

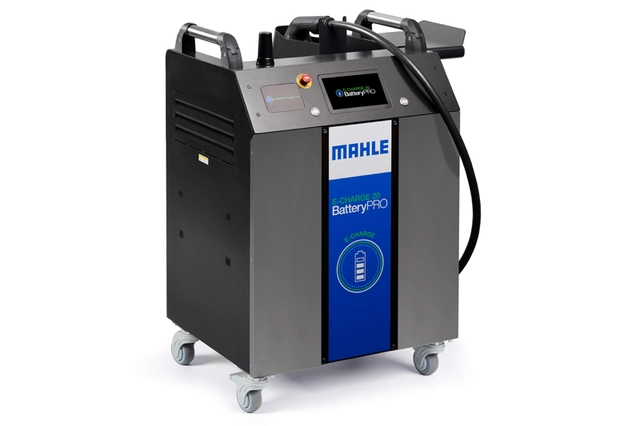

- Mobil enhet på hjul
- Klar til bruk på maksimalt to minutter
- Kan brukes som selvstendig lader
Tekniske data
- Mål (B × D × H): 589 × 620 × 1020 mm
- Typisk vekt: =80 kg

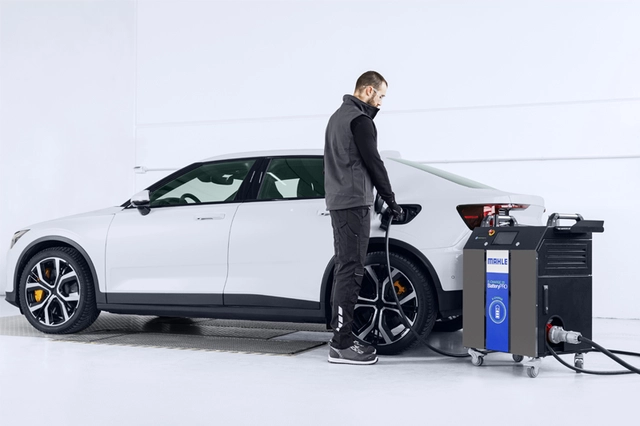

- Ladekontakt: Én CCS-kontakt
- Ladekabel: 4 m

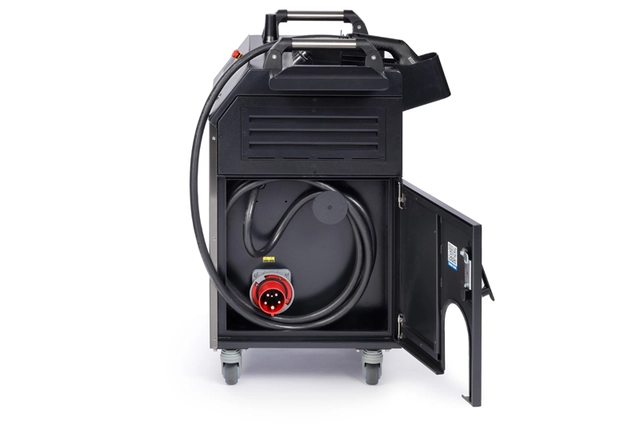

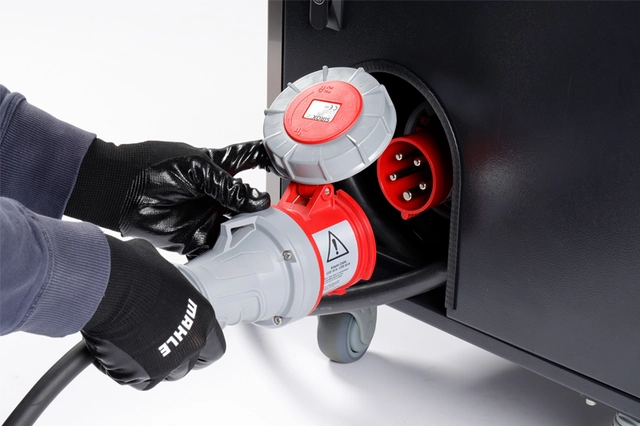

- Nettilkobling: 32 A CEE-kontakt; 10 m AC-kabel, 16 mm²
- Kjøling: Viftekjøling
- Kapslingsgrad: IP55
- Slagfasthet: IK10, unntatt LCD- og RFID-deksel
- Inngangsspenning: 3-fase 380–415 V AC (±15 %)
- Nominell inngangsstrøm: 32 A
- Maks. tilsynelatende inngangseffekt: 33 kVA
- Nettsystem: TN/TT; 3P + N + PE, stjernekobling
- Frekvens: 50/60 Hz
- Effektfaktor: >0,99
- Virkningsgrad: >94 % ved optimalt strøm-/spenningspunkt
- Kortslutningsytelse (SCCR): 10 kA
- Utgangsspenning: 150–950 V DC (CCS2)
- Maks. DC-utgangseffekt: 20 kW
- Spennings- og strømnøyaktighet: ±2 %
- Elektrisk isolasjon: Mellom inngang og utgang
- Standbyforbruk: <100 W
- Ekstern kommunikasjon: Ethernet og Wi-Fi
- Intern kommunikasjon: CAN/RS485
- Inngangsvern: OVP, OCP, OPP, OTP, UVP, RCD, SPD
- Utgangsvern: SCP, OCP, OVP, LVP, OTP, IMD
- Internt vern: OTP; overvåking av AC-/DC-kontaktorer og sikringer
- Laststyring: OCPP 1.6 JSON
- Skjerm: 7-tommers LCD
- Driftstemperatur: -5 til +50 °C; effektreduksjon fra +50 °C
- Lagringstemperatur: -40 til +70 °C
- Relativ luftfuktighet: 5–95 %, ikke-kondenserende
- Maks. høyde over havet: 2000 m
- Sikkerhetsstandarder: IEC 61851-1 og IEC 61851-23 (produsentens forbehold: ikke GB)
- EMI/EMC: IEC 61851-21-2
- Ladegrensesnittstandard: CCS DIN 70121
